I DSH coassiali ad area variabile sono indicati per le applicazioni più severe di attemperamento: altissime portate, alta rangeability o velocità molto bassa del vapore.

La portata di acqua da iniettare è stabilita da una valvola di regolazione integrata nel DSH stesso.

Gli ugelli ad area variabile sono montati su una testa direttamente nella tubazione del vapore, organizzati in 2 o 3 colonne, in modo da iniettare l’acqua in prossimità dell’asse della tubazione.

Un otturatore, azionato dal comando in ingresso alla valvola, scopre progressivamente le luci dei vari ugelli, la cui sovrapposizione rende la curva di regolazione estrememamente precisa e continua.

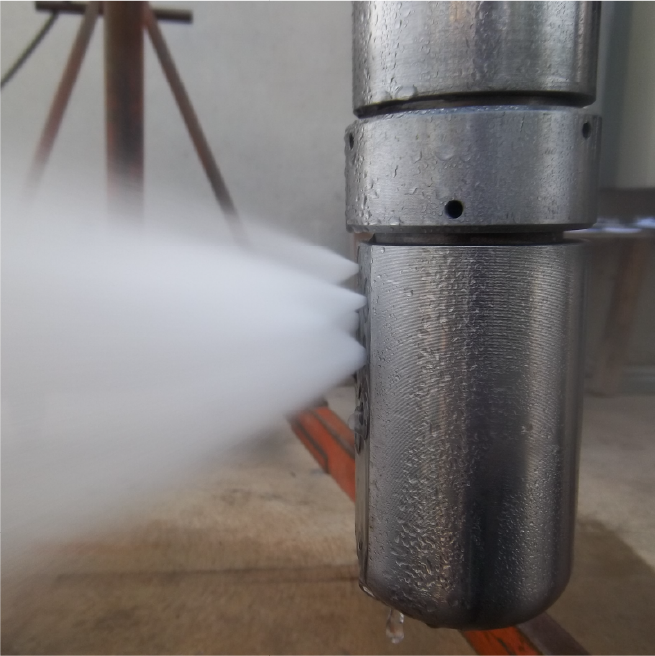

Il design degli ugelli consente di imprimere all’acqua una rotazione ed una velocità tali da garantire una nebulizzazione fine che fornisce una rapida evaporazione dell’acqua di raffreddamento.

La combinazione di cv e numero di ugelli è tale da garantire l’atomizzazione ottimale per qualsiasi condizioni di funzionamento.
